CNP TD100-33/2SWHCJ насос циркуляционный с сухим ротором (ЦНП)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о насосе циркуляционном CNP TD100-33/2SWHCJ с сухим ротором
Циркуляционный насос CNP TD100-33/2SWHCJ — вертикальный одноступенчатый насос in-line с сухим ротором для систем отопления и циркуляции. Он рассчитан на работу с чистыми, маловязкими, неагрессивными и взрывобезопасными средами без твёрдых и волокнистых включений. Конструкция применяется в котельных, центральных тепловых пунктах, подкачивающих насосных станциях, контурах технологического охлаждения, системах вентиляции и кондиционирования, горячего и холодного водоснабжения, а также в схемах повышения давления и пожаротушения.
Исполнение с сухим ротором делает насос менее чувствительным к включениям в среде по сравнению с решениями с мокрым ротором. Соосное размещение всасывающего и напорного патрубков упрощает встраивание в трубопровод, а фланцевое присоединение DN100 подходит для промышленного применения. Модель работает от трёхфазной сети 3x380 В, мощность 15 кВт, частота вращения 2900 об/мин, защита IP55, класс изоляции F. Корпус и рабочее колесо из чугуна соответствуют назначению для инженерных систем отопления.
Насос рассчитан на температуру рабочей среды до 110 °C и давление 12 бар. Номинальный расход 100 м³/ч, номинальный напор 33 м, максимальный напор 37,1 м. Уплотнение на основе карбида графита и карбида кремния. Масса 202 кг, монтажная длина 550 мм.
Ключевые особенности CNP TD100-33/2SWHCJ
- Тип: вертикальный циркуляционный насос in-line с сухим ротором;
- Назначение: системы отопления, циркуляции и перекачки чистых маловязких сред;
- Питание: 3x380 В, 50 Гц, трёхфазный двигатель;
- Мощность: 15 кВт;
- Гидравлика: расход 100 м³/ч (номинальный), напор 33 м (номинальный), 37,1 м (максимальный);
- Присоединение: фланцевое DN100, Ру 12;
- Материалы: корпус и рабочее колесо из чугуна, вал из нержавеющей стали;
- Защита: IP55, класс изоляции F, энергоэффективность IE2;
- Условия работы: температура жидкости -15...+110 °C, окружающей среды +1...+40 °C, уровень pH 4...9;
- Конструкция: одиночное исполнение, 1 ступень, 2900 об/мин.
Применение
Насос используют в котельных, центральных тепловых пунктах и подкачивающих станциях центрального отопления. Он обеспечивает надёжную циркуляцию в инженерных сетях, где требуется стабильный напор и работа с чистой неагрессивной жидкостью.
Модель подходит для контуров технологического охлаждения, систем вентиляции и кондиционирования (чиллер - фанкойл), горячего и холодного водоснабжения. Допускается использование в схемах повышения давления и пожаротушения при соответствии условий эксплуатации.
Конструкция in-line с одинаковым диаметром и расположением патрубков на одной оси удобна для встраивания в трубопроводные линии. Насос рассчитан на длительную работу в промышленной инфраструктуре при важности параметров расхода, напора и рабочего давления.
Технические характеристики TD100-33/2SWHCJ
Гарантия и срок службы
- Гарантия производителя
- 24, Мес
Идентификаторы
- Артикул
- 930060505
- Артикул производителя
- TD100-33/2SWHCJ
- Производитель
- CNP

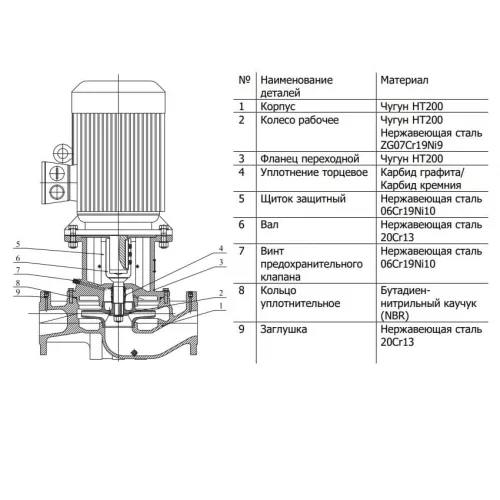

Материалы и состав
- Материал вала
- Нержавеющая сталь
- Материал корпуса
- Чугун
- Материал корпуса насоса
- Чугун
- Материал рабочего колеса
- Чугун
- Уплотнение
- Карбид графита - карбид кремния
Монтаж и установка

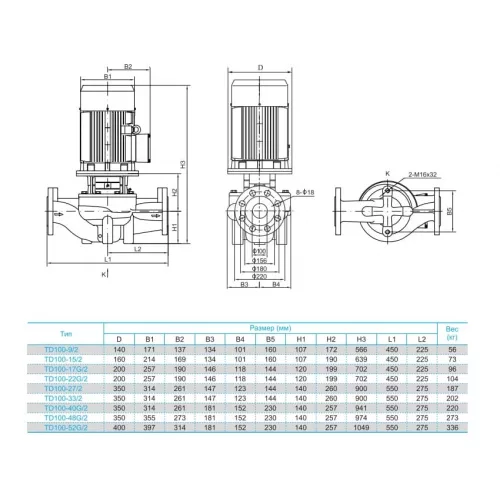

- Ду
- 100
- Монтажная длина
- 550, Мм
- Присоединительные патрубки
- DN100 фланец
- Ру, кгс/см2
- 12
- Тип присоединения
- Фланцевое
- Трубное присоединение
- DN100 фланец (4")
Назначение и классификация
- Вид
- С сухим ротором
- Исполнение
- Одинарный
- Модель
- Насос циркуляционный с сухим ротором CNP TD100; TD100-33/2SWHCJ
- Назначение
- Отопление
- Серия
- TD100
- Тип
- Ин-лайн
- Тип насоса
- Центробежный одноступенчатый
Питание
- Двигатель
- Трехфазный
- Мощность двигателя P2
- 15000, Вт
- Мощность электродвигателя, кВт
- 15
- Напряжение питания
- 380±10%, В
- Напряжение, В
- 380
Размеры и физические параметры
- Вес
- 202, кг
- Масса, кг
- 202
Сертификация и стандарты
- Класс защиты
- IP55
- Класс изоляции
- F
- Класс энергоэффективности
- IE2
- Страна бренда
- Китай
- Страна производства
- КНР
Условия эксплуатации
- Максимальная температура рабочей среды, °C
- 110
- Максимальное рабочее давление
- 12, Атм
- Температура жидкости
- -15...+110°С
- Температура окружающей среды
- +1…+40°С
- Уровень pH
- 4...9
Функции и технологии
- Количество скоростей
- 1
- Количество ступеней
- 1
- Макс. частота вращения двигателя
- 2900, Об/мин

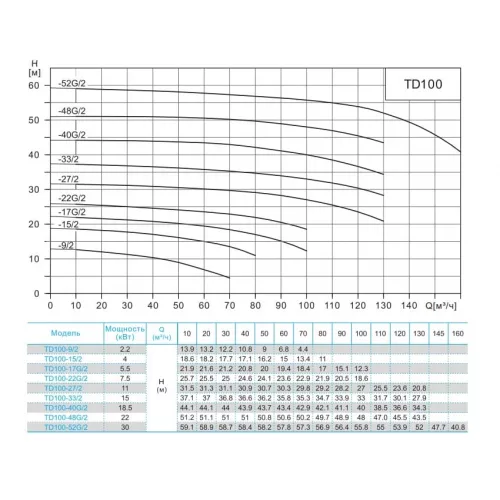

- Максимальная производительность
- 130, м³/ч
- Максимальный напор
- 37.1, м
- Номинальная производительность
- 100, м³/ч
- Номинальный напор
- 33, м
- Номинальный напор Hnom, м
- 33
- Номинальный расход Qnom, м.куб./ч
- 100
- Тип рабочего колеса
- Центробежный
- Уровень шума
- 60, ДБ
- Частота вращения вала
- 2900
- Частотный преобразователь
- Комплектация по запросу
